Équerres de montage

Supports / équerres de montage: petit (AWK), moyen (AWM) et grand (AWG)

Zehnder & Sommer propose de nombreuses solutions pour le montage sur les presses et les machines : Plaques de montage, équerres ou supports de montage, unités de pivotement.



AP Mounting Plates

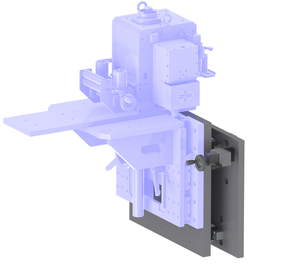

APK plaque de montage, petite


  • 5x2 trous de vis pour une fixation variable sur la presse
  • Réglage brut par décalage d'un écart de vis +/- 25mm
APK Plaque de montage pour la série R et les petits amenages
  • Course de réglage: 60 mm
  • Charge max.: 200 kg

Disponible pour:

  • EV DR 040 / 080 / 160 (New 2022)
  • EV RE 040 / 080 / 160
  • EV RF 320
  • EV RX 040 / 080 / 160 / 240 / 320
  • EZL 100-080 / 100-072
  • EZ KLC 080 / EZ KLD 080
  • EZ MLC 160
APK Plaque de montage pour l'EV TK
  • Course de réglage: 54 mm
  • Charge max.: 200 kg
  • Disponible pour EV 12 / 22 TK
APK Plaque de montage pour l'EV TM
  • Course de réglage: 56 mm
  • Charge max.: 200 kg
  • Disponible pour EV 112 / 122 / 132 TM
APK Plaque de montage pour l'EV XM
  • Course de réglage avec 2 vis: 56 mm
  • Course de réglage avec 4 vis: 31 mm

  • Charge max.: 300 kg
  • Disponible pour EV XM 160 / 240 / 320

APG Plaque de montage, grande

APG Plaque de montage grande pour l'EV XG
  • Course de réglage avec 4 vis: 55 mm
  • Charge max.: 400 kg
  • Disponible pour EV XG 240 / 320

AW Équerres de montage

Équerre de montage petite avec réglage de la course au moyen d'une vis de réglage (AWKS)

AWK: Équerre de montage, petite

  • Course de réglage: 150 mm
  • Charge max.: 200 kg

Systèmes de réglage de la hauteur:

  • Vis de réglage (AWKS) - recommandé
  • Vérin à vis avec volant (AWKH)
  • Vérin à vis motorisé (AWKM)

Utilisé pour les équipements suivants:

  • EVD DG, EV DR
  • EV RE
  • EV RF 240, 320
  • EV RX
  • EV TK
  • EZL
  • EZ KL
  • EZ ML
Support de montage petit avec engrenage de levage d'angle et volant à main (AW MH)

AWM: Équerre de montage, moyenne

  • Course de réglage: 150 mm
  • Charge max.: 350 kg

Systèmes de réglage de la hauteur:

  • Vis de réglage (AWMS)
  • Vérin à vis avec volant (AWMH) - recommandé
  • Vérin à vis motorisé (AWMM)

Utilisé pour les équipements suivants:

  • EV 112 / 122 / 132 TM
  • EV XM 160 / 240
Support de montage large avec réglage motorisé de la hauteur (AWGM)

AWG: Équerre de montage, large

  • Course de réglage: 150 mm
  • Charge max.: 550 kg

Systèmes de réglage de la hauteur:

  • Vérin à vis avec volant (AWGH)
  • Vérin à vis motorisé (AWGM) - recommandé

Utilisé pour les équipements suivants:

  • EV XM 480
  • EV TM 112 /122 / 132 ZZ
  • EVF 520 / 720
  • EV XG 240 / 320 / 480
  • EV XF 480
Équerre de montage spéciale extra large (AWX) avec réglage motorisé de la hauteur

AWX: Équerre de montage, extra large

  • Course de réglage: 150 mm
  • Charge max.: 1000 kg

Systèmes de réglage de la hauteur:

  • Vérin à vis avec volant (AWXH)
  • Vérin à vis motorisé (AWXM) - recommandé

Utilisé pour les équipements suivants:

  • EV XM 640
  • EV XG 480 / 640
  • EV XG 480 / 640 ZZ
  • EV XF 640 / ... / 1600

AS Unités pivotantes

Les équerres de montage peuvent être montées sur les unités pivotantes afin de déplacer l'unité d'amenage pour la maintenance ou l'installation d'outils.

ASM Unités pivotantes, moyennes

  • Amenages étroits jusqu'à 320mm
  • Convient aux plaques de montage AP ou aux équerres de montage AWK ou AWM (dépend de l'amenage)

ASG Unités pivotantes, grandes

  • Pour amenage à partir de 480 mm
  • Convient aux plaques de montage AP ou aux équerres de montage AWM ou AWG (dépend de l'amenage)

ASX Unités pivotantes, fortes

  • Pour amenages lourds
  • Pour équerres de montage AWG ou AWX (dépend de l'amenage)
Plaque de montage APK avec EZ K
Plaque de montage APK avec EV RE 080
Plaque de montage APK avec EV XM 240 TM
Plaque de montage SGA avec EV XG 320 TQ
Équerre de fixation AWK avec 2x EV RX 080 TK
Unité pivotante, grande (ASG) avec équerre de montage (AWMH) et EV 112 TM
