Staffe di montaggio - Piastre di montaggio - Staffe Svivel

Mounting Brackets small (AWK), medium (AWM) and large (AWG)

Zehnder & Sommer offre numerose soluzioni per il montaggio su presse e macchine: Piastre di fissaggio o di montaggio, angoli di montaggio, staffe di montaggio o console; unità girevoli.



Piastre di montaggio AP

Piastra di montaggio APK piccola

  • 5x2 fori per viti per il montaggio variabile sulla pressa
  • Regolazione grossolana con sfalsamento di una distanza tra le viti +/- 25 mm
Piastra di montaggio APK per la serie R e gli alimentatori piccoli
  • Corsa di regolazione: 60 mm
  • Carico massimo: 200 kg

Disponibile per:

  • EV DR 040 / 080 / 160 (New 2022)
  • EV RE 040 / 080 / 160
  • EV RF 320
  • EV RX 040 / 080 / 160 / 240 / 320
  • EZL 100-080 / 100-072
  • EZ KLC 080 / EZ KLD 080
  • EZ MLC 160
Piastra di montaggio APK per EV TK
  • Corsa di regolazione: 54 mm
  • Carico massimo: 200 kg
  • Disponibile per EV 12 / 22 TK
Piastra di montaggio APK per EV TM

  • Corso di regolazione: 56 mm
  • Carico massimo: 200 kg
  • Disponibile per EV 112 / 122 / 132 TM
Piastra di montaggio APK per EV XM
  • Corsa di regolazione con 2 viti: 56 mm
  • Corsa di regolazione con 4 viti: 31 mm

  • Carico massimo: 300 kg
  • Disponibile per EV XM 160 / 240 / 320

Piastra di montaggio APG grande

Piastra di montaggio APG grande per EV XG
  • Corsa di regolazione con 4 viti: 55 mm
  • Carico massimo: 400 kg
  • Disponibile per EV XG 240 / 320

Staffe di montaggio AW

Mounting bracket small with stroke adjustment by means of set screw (AWKS)

AWK: Staffa di montaggio piccola

  • Corsa di regolazione: 150 mm
  • Carico max.: 200 kg

Sistemi di regolazione dell'altezza:

  • Vite di regolazione (AWKS) - raccomandata
  • martinetto per equipaggio con volantino (AWKH)
  • Martinetto a vite motorizzato (AWKM)

Utilizzato per le seguenti apparecchiature:

  • EVD DG, EV DR
  • EV RE
  • EV RF 240, 320
  • EV RX
  • EV TK
  • EZL
  • EZ KL
  • EZ ML
Mounting bracket small with angle lifting gear and handwheel (AW MH)

AWM: Staffa di montaggio media

  • Corsa di regolazione: 150 mm
  • Carico massimo: 350 kg

Sistemi di regolazione dell'altezza:

  • Vite di regolazione (AWMS)
  • Martinetto a vite con volantino (AWMH) - consigliato
  • Martinetto a vite motorizzato (AWMM)

Utilizzato per le seguenti apparecchiature:

  • EV 112 / 122 / 132 TM
  • EV XM 160 / 240

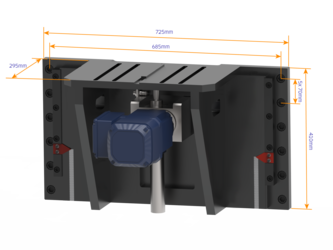

Mounting bracket large with motorised height adjustment (AWGM)

AWG: staffa di montaggio grande

  • Corsa di regolazione: 150 mm
  • Carico massimo: 550 kg

Sistemi di regolazione dell'altezza:

  • Martinetto a vite con volantino (AWGH)
  • Martinetto a vite motorizzato (AWGM) - consigliato

Utilizzato per le seguenti apparecchiature:

  • EV XM 480
  • EV TM 112 /122 / 132 ZZ
  • EVF 520 / 720
  • EV XG 240 / 320 / 480
  • EV XF 480
Special mounting bracket extra large (AWX) with motorised height adjustment

AWX: Staffa di montaggio X-Large

  • Corsa di regolazione: 150 mm
  • Carico massimo: 1000 kg

Sistemi di regolazione dell'altezza:

  • Martinetto a vite con volantino (AWXH) Screw jack with handwheel (AWXH)
  • Martinetto a vite motorizzato (AWXM) - consigliato

Utilizzato per le seguenti apparecchiature:

  • EV XM 640
  • EV XG 480 / 640
  • EV XG 480 / 640 ZZ
  • EV XF 640 / ... / 1600

Unità girevoli AS

Le staffe di montaggio possono essere montate sulle Unità Girevoli per allontanare l'unità di alimentatore per la manutenzione o l'installazione di utensili.

Unità girevole ASM Medium

  • Unità di alimentazione strette fino a 320 mm
  • Adatta alle piastre di montaggio AP o alle staffe di montaggio AWK o AWM (a seconda dell'unità di alimentazione).

Unità girevole ASG Grande

  • Unità di alimentazione larga da 480 mm
  • Adatto per piastre di montaggio AP o staffe di montaggio AWM o AWG (a seconda dell'unità di alimentazione)

Unità girevole ASX Forte

  • Unità di alimentazione pesante
  • Adatta a staffe di montaggio AWG o AWX (a seconda dell'unità del alimentatore)
Mounting Plate APK with EZ K
Mounting plate APK with EV RE 080
Mounting Plate APK with EV XM 240 TM
Mounting Plate APG with EV XG 320 TQ
Mounting Bracket AWK with 2x EV RX 080 TK
Swivel unit large (ASG) with mounting bracket (AWMH) and EV 112 TM
