Sistema di indicizzazione/impilamento di rotore/statore

ZS SM Stacking Master

SM CS - Systema di controllo "stacking master"

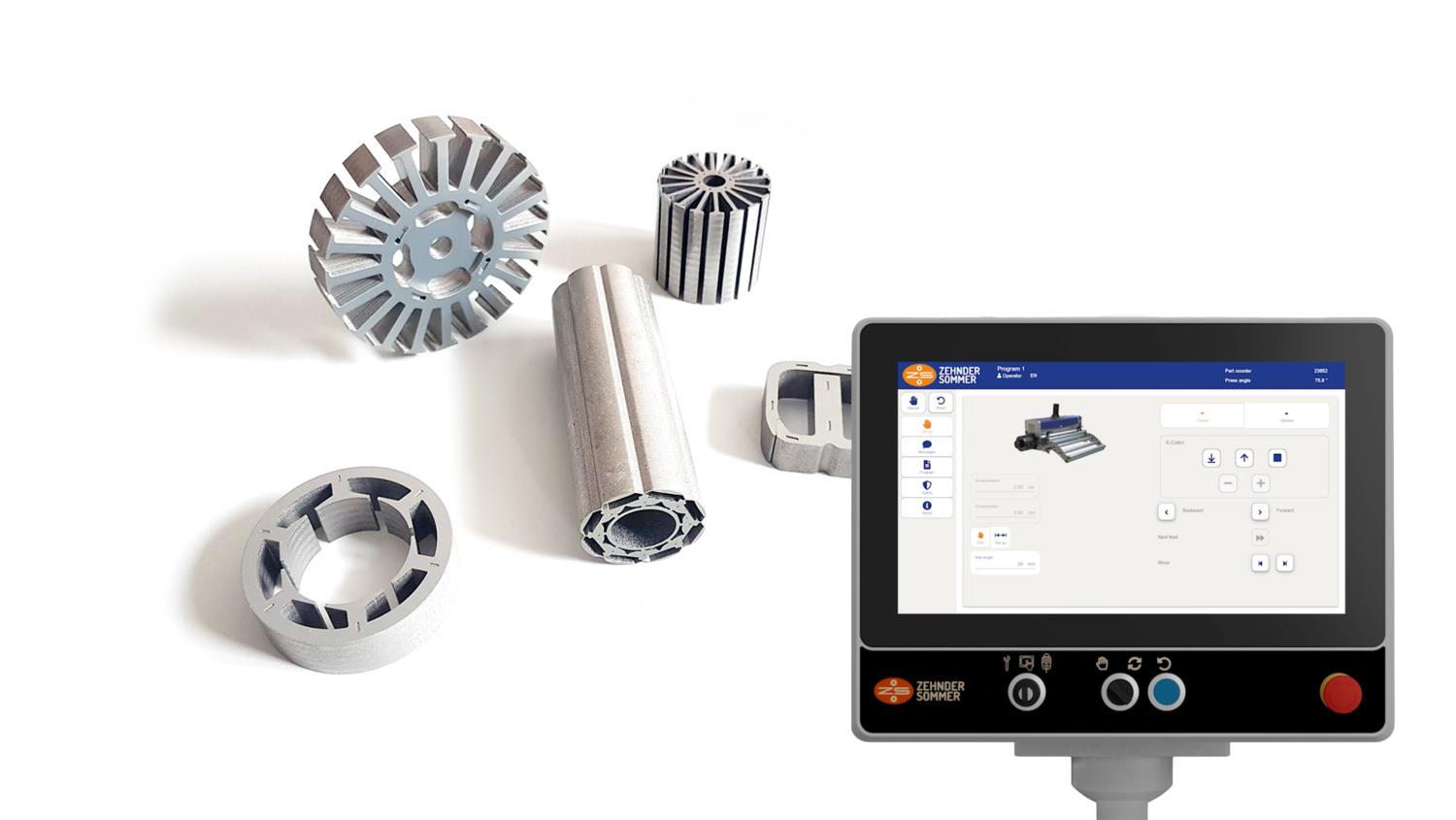

PC industriale CompactPressTM
  • HMI touch intuitivo, personalizzabile, standard industriale
  • Ampie funzioni di sicurezza degli utensili
  • Interfaccia facile da usare
Sistema a scalare e regolabile
  • Controllo indipendente di un massimo di 12 motori rotativi
  • Numero di ingressi/uscite di sicurezza utensile scalabile a piacere

DISPOSITIVO ROTANTE "STACKING MASTER" SM DA

Sistema di misurazione di precisione
  • Meccanica di precisione ed encoder per un'elevata accuratezza di posizione
  • Documentazione della precisione di rotazione
Staffa motore modulare
  • Staffa di montaggio del motore in acciaio rivestito e parti in alluminio ad alta resistenza
  • Sistema modulare scalabile in base alle esigenze del cliente
Motori di coppia altamente dinamici
  • Selezione di vari servomotori
  • Servomotori a coppia dinamica (raffreddati ad aria o ad acqua)
  • Trasmissione senza ingranaggi dal motore al nastro
Motor Ø Altezza Coppia di picco
Modello (mm) (mm) max. (Nm)
Piccolo (dm135) -  TK
TKA 135-027 135 41 13.6
TKA 135-054 135 68 31.0
Medio (dm175) - TM
TMA 175-036 175 52 42.9
TMA 175-072 175 88 94.4
Grande, larga (dm220) - TQ
TQA 220-050 220 67 129
TQA 220-100 220 117 275
Grande, larga (dm230) -  TQ
TQE 210-030 230 70 128
TQE 210-050 230 90 223
TQE 210-070 230 110 318
TQE 210-100 230 140 460
TQE 210-150 230 190 697
TQE 210-200 230 240 934


BD -   Sistema di misurazione dello spessore del materiale

Sensori di misura
  • Sistema di misurazione dello spessore tattile BDT
  • Sistema di misurazione dello spessore laser BDL
Sistema di supporto del sensore tecnico
  • M - Medio per il sistema di alimentazione dei rulli EV XM
  • G - Grande per il sistema di alimentazione dei rulli EV XG





Impressioni HMI

Videos

Produzione di impilaggio presso il cliente: rotazione di 30° a 700 corse/min.



Prova di tornitura che mostra la precisione di posizionamento del dispositivo e del sistema di tornitura (dimensione della pila 140 kg)
